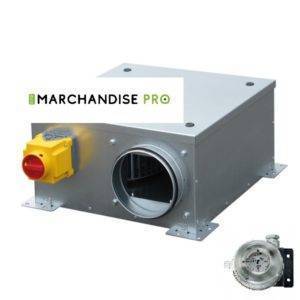

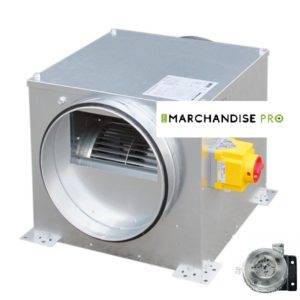

Caisson d’Extraction/Insufflation – Entraînement Direct – Avec Interrupteur

Caisson d’Extraction/Insufflation – Entraînement Direct – Action <9500 m3/h
AVEC Interrupteur (INT)

Construction

• Caisson en tôle d’acier galvanisé équipé de 4 pattes de fixation.
• Accès au filtre par le couvercle.
• Piquages de raccordement circulaires avec joints classe D.
• Ventilateur double ouïe à action avec moteur intégré.
• INT : interrupteur de proximité cadenassable avec renvoi de position monté/câblé.
• DEP : dépressostat monté, non raccordé aérauliquement, à régler sur chantier (dans la version avec INT + DEP).

Motorisation

• Tailles 16 : Moteur IP44 asynchrone monophasé 230V, 50Hz, classe F, 1 vitesse avec protection thermique incorporé à réarmement manuel.
• Tailles 25/38 : Moteur IP55 asynchrone monophasé 230V, 50Hz, classe F, 1 vitesse avec protection thermique incorporé à réarmement manuel.
• Taille 95 : Moteur IP 20 asynchrone triphasé 230/400V, 50Hz, classe F, 1 vitesse avec protection thermique incorporée à réarmement manuel.

Filtration

• Classification selon EN 779 et ISO 16890 :
  • G4 : Grossier ≥ 60%, M5 : ePM10 ≥ 75%, F7 : ePM1 ≥ 55%.

Isolation

• Version Iso10 : isolation acoustique et thermique en mousse de polyéthylène 10 mm M1 ou B-s2, d0.

N’hésitez pas à nous contacter pour tout renseignement ou commande sur-mesure.
Cordialement,
Marchandise PRO

Photo non contractuelle.
